概述：

1 ． 本設備具有占地面積小、制作精致、配套齊全、操作方便等優點。特別適合于小批量、多品種的生產方式。

2 ． 本設備配備：真空泵、藥液泵、過濾器、受液槽、控制柜等配套附件。設備分為蒸汽加熱和電加熱，設備購買后只需接上水、電或蒸

汽后即可使用。

3 ． 設備功能齊全，適用于水提和醇提，能進行常壓和負壓提取并且可以回收揮發油。配置真空轉換器及控制箱，操作方便，可實現常溫

提取低溫濃縮；常溫提取常溫濃縮；低溫提取低溫濃縮等工藝要求。

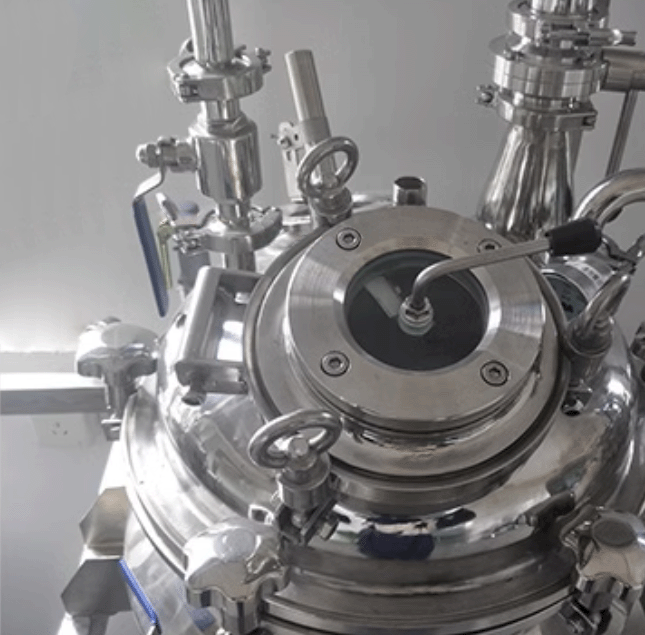

4 ． 電加熱結構設計先進、高效、安全、加熱和降溫快捷、加熱均勻。罐上配有安全減壓裝置，確保使用安全。

5 ． 可以實現回流提取工藝，減少提取濃縮時間，節省溶媒。

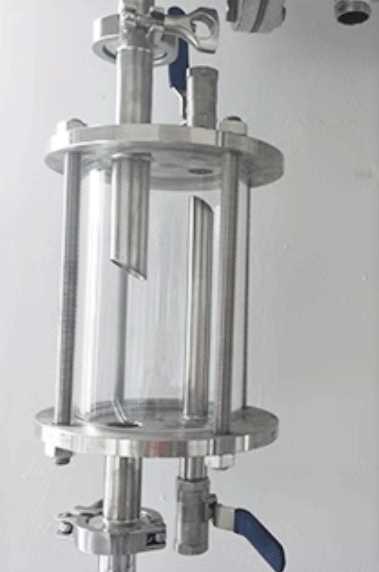

6 ． 獨特的油水分離器設計，集真空轉換功能于一體，使油水分離效果更好。采用玻璃材質，便于觀察。

用途：

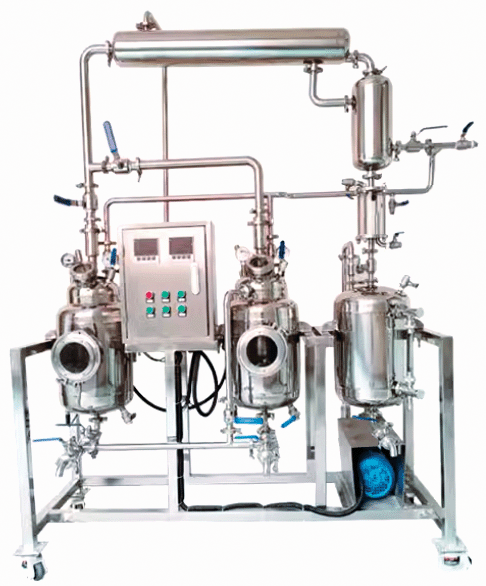

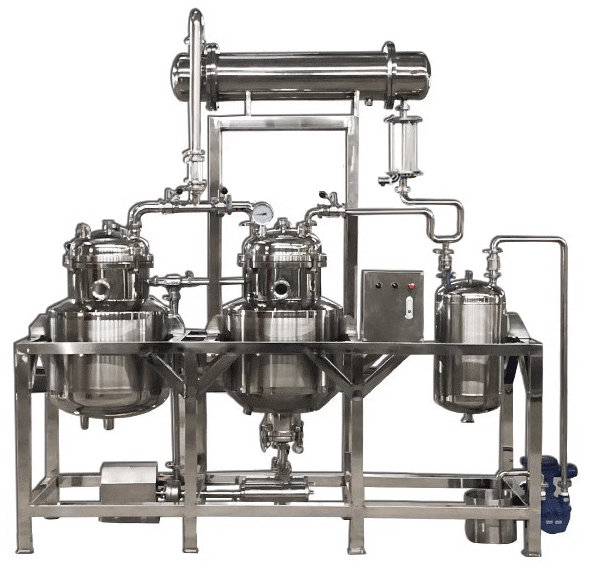

該多功能型提取濃縮回收中試設備特別適用于科研機構、大專院校、醫院、藥房門診、制藥廠研制新產品及小批量生產。或貴重藥品的提取

濃縮，或植物鮮品低溫提取濃縮，它已在工廠得到成功應用。設備因功能多、性能好、結構緊湊、力口工精良，已成功進入國外市場。

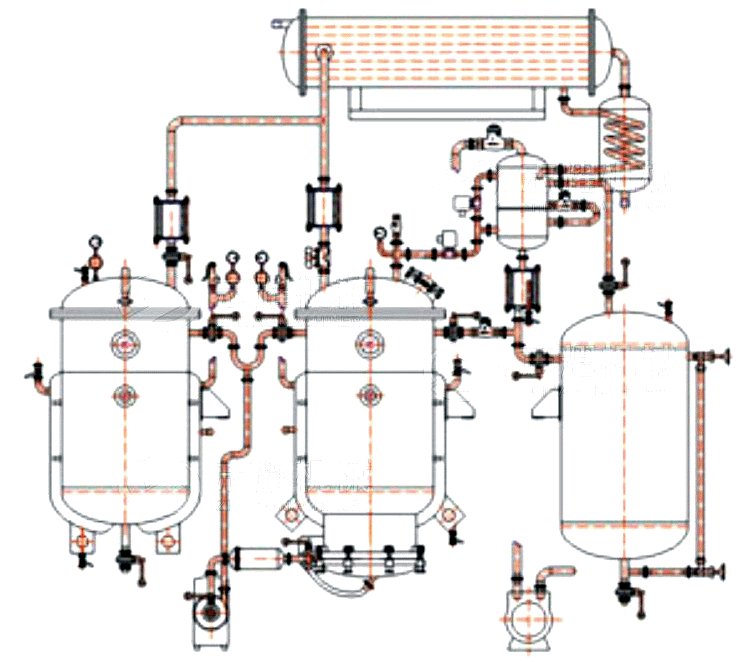

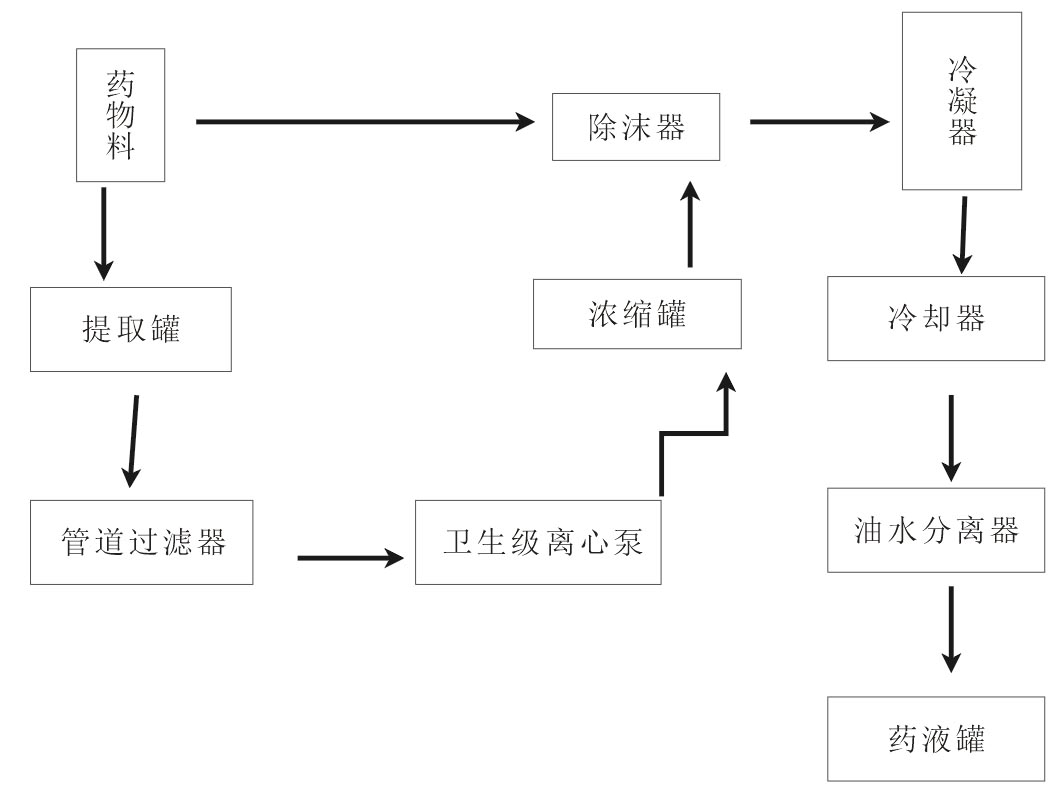

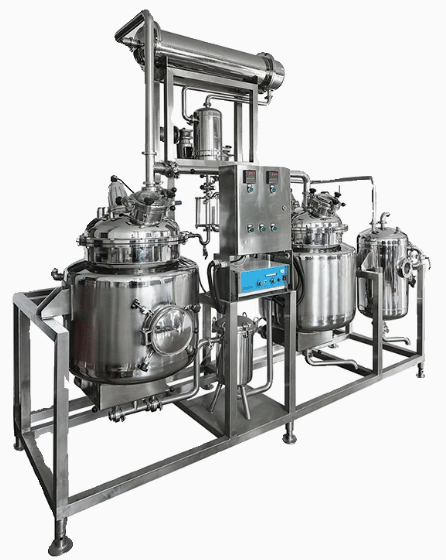

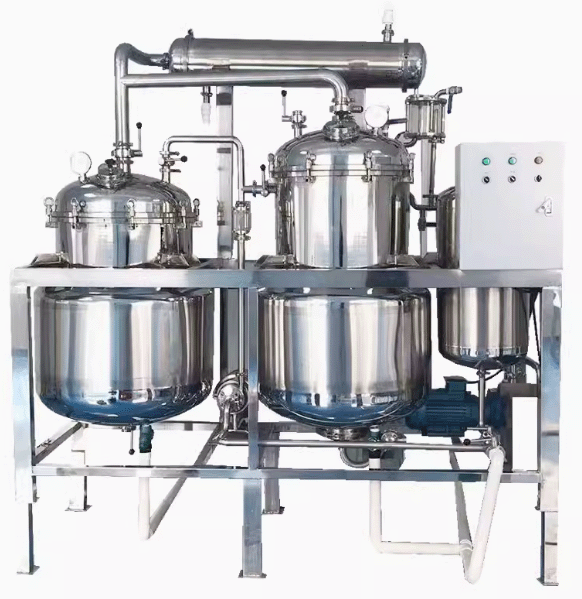

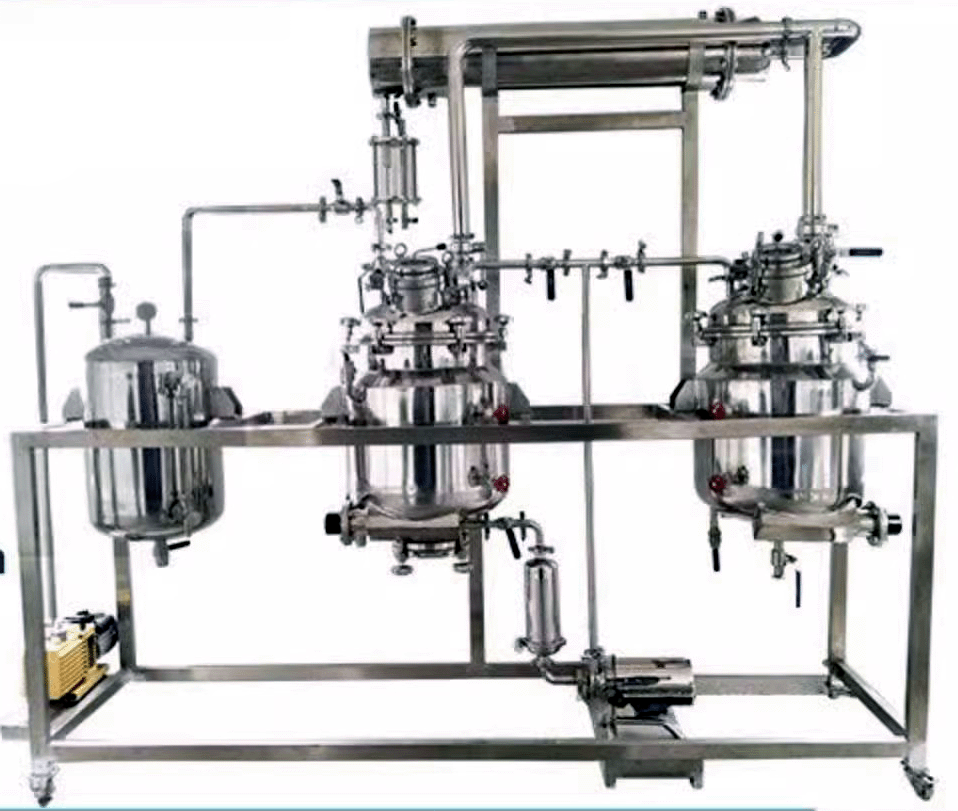

小型中試多功能提取濃縮機組小型提取濃縮罐實驗室提取濃縮原理：

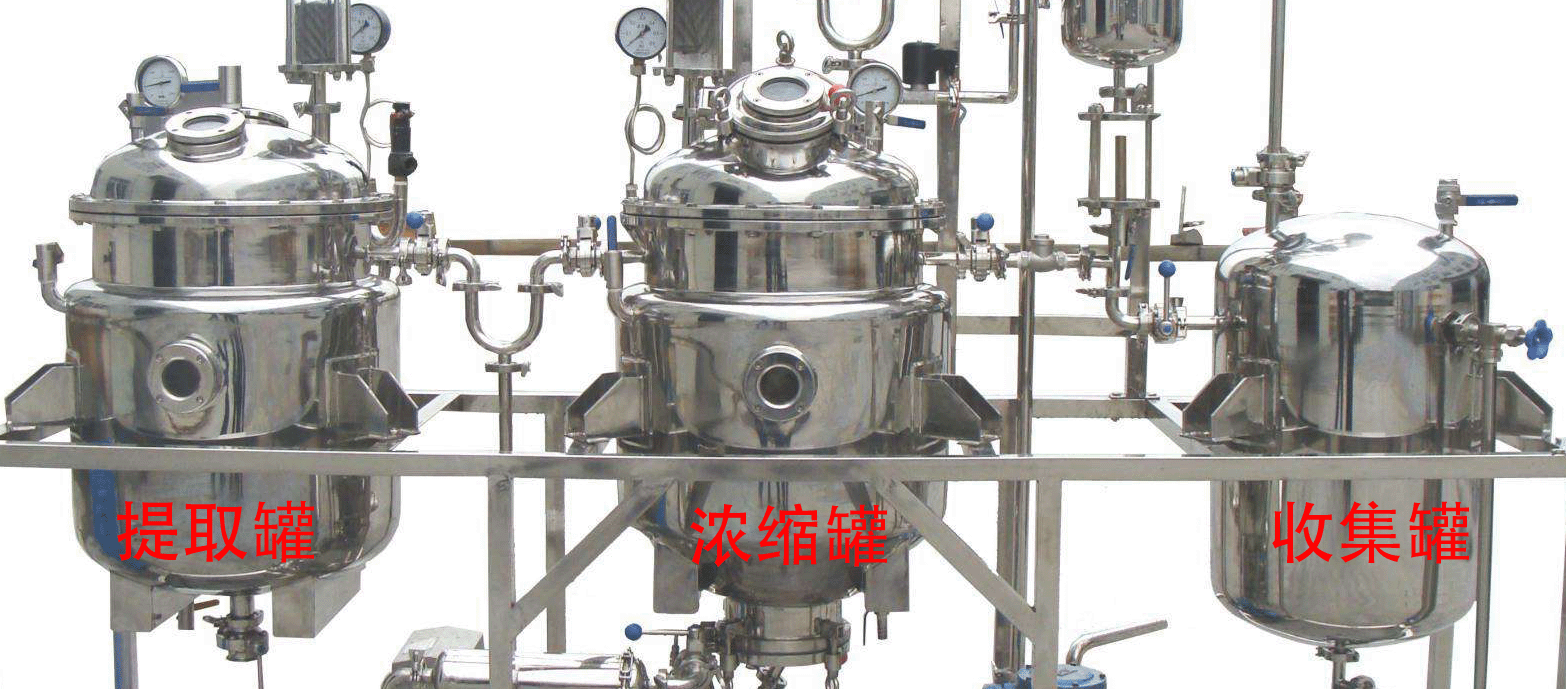

將配制好的料投入提取罐內，一次性加入5-10倍藥材量的溶媒(溶媒性質及加入量按工藝要求)浸泡一定的時間后，開啟蒸汽閥加熱，一般采

用夾套加熱，（直通蒸汽加熱僅水提及提取芳香油時用）經過設定時間煮提后，即可將較高溫度的提取液連續從提取罐底部經過濾網粗過濾

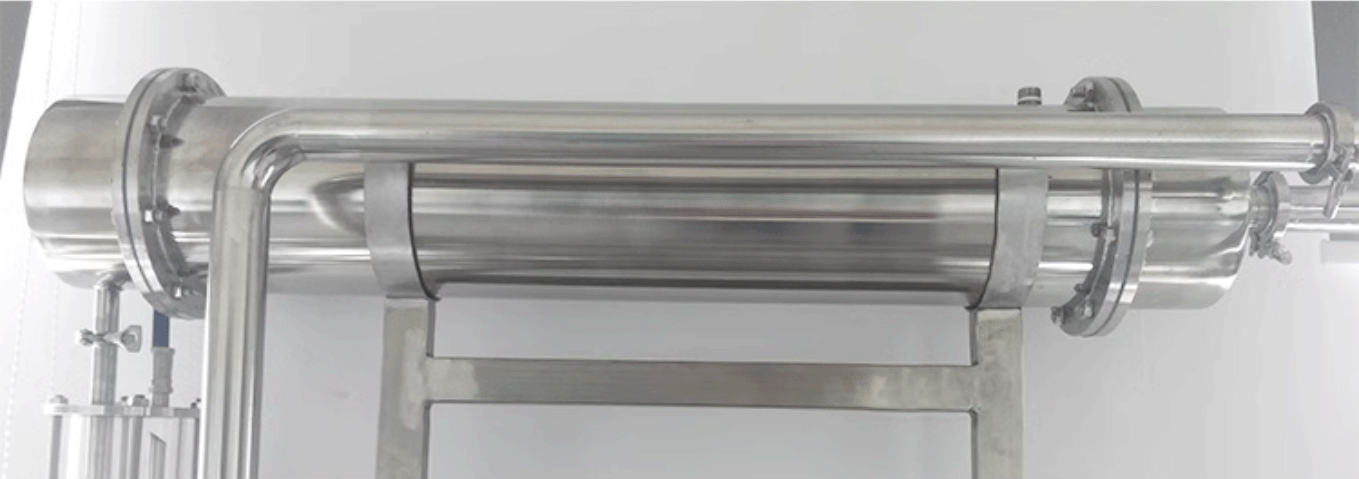

后至過濾器，進入濃縮器。濃縮時產生蒸汽進入冷凝器，成為冷凝液，作為新溶劑噴淋至提取罐同；提取罐內產生的二次蒸汽，經冷凝器冷

凝成冷凝液，回落到提取罐內。所有由溶劑產生的蒸汽，都通過熱交換成為冷凝液回到提取罐內，二次蒸汽在過程中得到充分利用，形成新

溶劑大回流提取，故藥材中溶質與溶劑始終保持高梯度傳質、高速溶出。所以該套設備在節能和保持溶劑平衡方面性能十分優越。

新溶劑從上到下通過藥材層溶解藥材中的可溶物到提取罐底部，又被抽入濃縮器內。重復上述過程，從而形成的溶劑經提取-濃縮（回收）

大循環經返多次后，提取液呈無色，此時，提取液停止抽入濃縮器。濃縮器繼續進行濃縮，直至達到需要比重（1.1-1.25）的流浸膏，放出

備用。
